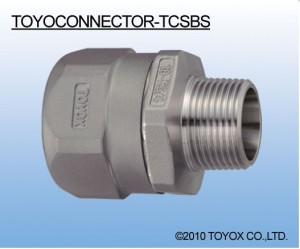

TOYOCONNECTOR TCSBS接头 (TOYOX胶管专用接头)

扩大		用途	用于工厂设备配管，各种机器组装用接头（东洋克斯胶管专用接头） *因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
		材料	不锈钢
		材料详情	管接头、盖形螺母：SCS13（SUS304同级别） 套管、动环：硬质树脂　 橡胶垫圈：NBR
		规格	见下方
		其它	见下方

接头的特点

【耐腐蚀】	使用不锈钢SCS13（SUS304同级别）。不易生锈，具有优良的耐久性，并能防止钢材的溶出。
【不易泄漏、不易脱落】	采用独特的结构设计，使胶管可以切切实实地插入到接头根部，从而有效防止胶管脱落和流体泄漏。
【节省作业时间】	胶管的插入以及拆卸都十分简单，大提高了工作效率。
【作业标准化】	最后拧上盖形螺母，标志着整个作业的完成。可以避免因人工操作而产生的作业差异，使操作更加明确化。
【降低压力损失】	不仅能减少流体泄漏，而且与普通的竹节式接头相比，有效横截面积（口径）更大。（表1）降低压力损失。
【减少废弃物】	由于接头主体可进行再利用，既可减少废弃物，又可节省经费。
【抗振能力强】	不仅可以预防因振动而引起的泄漏、脱落等配管故障，而且还适用于地震等灾害的预防保全以及灾后重建作业。
【适用于多种流体】	接头部和胶管口为一体型，流体不易接触接头内部的套管等树脂部分，可用于对接头材质(不锈钢)有耐受性的流体。

接头规格表

注意：因螺纹部位有高低差，故不适合用于食品等配管。
*可能会对食品的卫生方面有影响。

	型号	适用胶管	螺栓规格	尺寸(mm)			重量	包装单位
				L	HEX	Φd1	g	个
TCSBS型	TCSBS-9-R3/8	TSI-9	R3/8	52.0	30.0	6.5	165	20
	TCSBS-12-R1/2	TSI-12	R1/2	56.0	32.0	10.0	181	20
	TCSBS-15-R1/2	TSI-15	R1/2	57.0	36.0	13.5	214	20
	TCSBS-19-R3/4	TSI-19	R3/4	59.5	41.0	16.5	283	10
	TCSBS-25-R1	TSI-25	R1	63.0	50.0	22.0	417	10

*材质∶SCS13（SUS304同级别）（盖形螺母）、SCS16A（SUS316L）（管接头）
PVDF（套管）、SUS304（动环）

适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

TOYOCONNECTOR-TCSBS (胶管口一体型)		适用胶管
		TOYOSILICONE ( 耐热、食品胶管 )	TOYOSILICONE-S ( 耐高温、食品胶管 )	TOYOSILICONE-P ( 耐高温、食品胶管 )
		TSI	TSIS	TSIP
		硅橡胶制	硅橡胶制	硅橡胶制
		耐熱	耐熱	耐熱
		绝缘	绝缘	绝缘
		食品适用	食品适用	食品适用
接头材质：SUS			真空	真空
型号	螺栓规格
TCSBS-9-R3/8	R3/8	○	-	-
TCSBS-12-R1/2	R1/2	○	-	-
TCSBS-15-R1/2	R1/2	○	-	-
TCSBS-19-R3/4	R3/4	○	-	-
TCSBS-25-R1	R1	○	-	-

交换用部件一览

更换用套管组件
型号	包装单位
	个
TCSBS-9-S	20
TCSBS-12-S	20
TCSBS-15-S	20
TCSBS-19-S	10
TCSBS-25-S	10

TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。

安装方法

胶管口一体型
1	首先将管接头安装在靠近机械那一侧。
2	胶管套上盖形螺母，再套在带垫圈的套管上。 * 请确认垫圈是否紧贴于套管内侧的管道内。
3	将套管完全插入管接头。
4	拧上盖形螺母，直至完全拧紧。

安装工具

最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。

?
