日本TOYOX-管件,快速接头,金属接头,TOYOCONNECTOR TCP接头 (TOYOX胶管专用接头)/TCP


查看大图

日本TOYOX-管件,快速接头,金属接头,TOYOCONNECTOR TCP接头 (TOYOX胶管专用接头)/TCP

■ 能防止胶管配管时发生泄漏、胶管脱落的盖形螺母式胶管接头 ■ 东洋克斯胶管专用接头 ■ 由于采用100%树脂制成,不仅超轻量,而且不会生锈 ■ 接头可以简单插入,因此无需维修检查 ■ 即使是现场施工也轻松方便,并且可以避免因人工操作而产生的作业差异性

  • 商品编号:TCP
  • 货  号:-TOYOCONNECTOR
  • 计量单位:

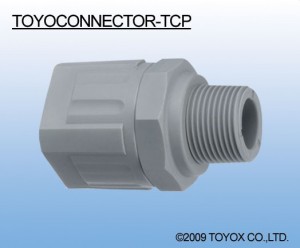

TOYOCONNECTOR TCP接头 (TOYOX胶管专用接头)


TCP
扩大
用途 用于工厂设备配管,各种机器组装用接头(东洋克斯胶管专用接头)
*因螺纹部位有高低差,故不适合用于食品等配管。
可能会对食品的卫生方面有影响。
材料 硬质树脂
材料详情 盖形螺母、垫圈、内接头、管接头:硬质树脂
橡胶套:NBR
规格
  • 规格表
  • 适用胶管一览
  • 交换部件
其它
  • 安装方法
  • 安装工具
  • 下载介绍

接头的特点

【设备配管的轻量化】 由于采用100%树脂制,所以不仅轻便,而且大大提高配管的作业效率。
【不易泄漏、不易脱落】 采用特殊的结构设计,不但能使胶管简单插入,而且用橡胶套进行密封,能防止胶管脱落和流体泄漏。
【节省作业时间】 胶管的插入以及拆卸都十分简单(图1),大大提高了工作效率。同时,还能防止胶管弯曲缠绕。
【作业标准化】 最后拧上盖形螺母,标志着整个作业的完成。
可以避免因人工操作而产生的作业差异,使操作更加明确化
【减少废弃物】 由于接头主体可进行再利用,既可减少废弃物,又可节省经费。
【抗振能力强】 不仅可以预防因振动而引起的泄漏、脱落等配管故障,而且还适用于地震等灾害的预防保全以及灾后重建作业。

安装方法

型号 螺栓规格 尺寸(mm) 重量 包装单位 継手规格表、図面、TCP
L Φd1 E G g
TCP
TCP型
(颜色:灰色)
TCP-9-R3/8 R3/8 50.0 6.0 30 24 26 20
TCP-12-R1/2 R1/2 57.0 9.0 32 27 35 20
TCP-15-R1/2 R1/2 61.5 11.2 41 32 53 20
TCP-19-R3/4 R3/4 68.5 14.8 42 37 70 10
TCP-25-R1 R1 75.7 20.2 52 47 113 10

*材质:硬质树脂(管接头、内接头、垫圈、盖形螺母)、NBR(橡胶套)

适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

TOYOCONNECTOR TCP
(胶管口分离型)
适用胶管
TCP TOYORON
( 耐压胶管 )
SUPER TOYORON
( 耐油、耐压胶管 )
TOYOSIGNAL
( 空气配管用胶管 )
TOYOSPRING
( 真空、压送耐压胶管 )
TOYORING
( 耐油、真空PVC胶管 )
TR ST TSG TS TG
TOYORON SUPER toyoron TOYOSIGNAL TOYOSPRING TOYORING
氯乙烯 氯乙烯 氯乙烯 氯乙烯 氯乙烯
内管耐油 耐油 耐油 耐油 耐油
高耐圧 真空 真空
易切割
接头材质:硬质树脂
型号 螺栓规格
TCP-9-R3/8 R3/8
TCP-12-R1/2 R1/2
TCP-15-R1/2 R1/2
TCP-19-R3/4 R3/4
TCP-25-R1 R1
TOYOCONNECTOR TCP
(胶管口分离型)
适用胶管
TCP TOYODROP
( 防结露胶管 )
TOYOFOODS
( 食品、耐油胶管 )
TOYOFOODS-S
( 食品、耐油胶管 )
TOYORING-F
( 食品、耐油胶管 )
ECORON
( 食品、药品用胶管 )
TD TFB TFS TGF EC
TOYODROP TOYOFOODS TOYOFOODS-S TOYORING-F ECORON
氯乙烯 氯乙烯 氯乙烯 氯乙烯 聚烯烃树脂
防结露 耐油 耐油 耐油 室内专用
耐熱 耐熱 耐熱 耐药品
真空 真空
接头材质:硬质树脂 易切割
型号 螺栓规格
TCP-9-R3/8 R3/8 - - -
TCP-12-R1/2 R1/2 - - -
TCP-15-R1/2 R1/2 - -
TCP-19-R3/4 R3/4 - -
TCP-25-R1 R1 -
TOYOCONNECTOR TCP
(胶管口分离型)
适用胶管
TCP ECORON-S
( 食品、药品用胶管 )
TOYOFUSSO
( 耐药品、耐溶剂胶管 )
TOYOFUSSO-E
( 耐药品、耐溶剂胶管 )
ECS FF FFE
ECORON-S TOYOFUSSO TOYOFUSSO-E
聚烯烃树脂
室内专用 耐药品 耐药品
耐药品 非粘附性 非粘附性
真空 防静电
接头材质:硬质树脂
型号 螺栓规格
TCP-9-R3/8 R3/8 - - -
TCP-12-R1/2 R1/2 - - -
TCP-15-R1/2 R1/2 - - -
TCP-19-R3/4 R3/4 - - -
TCP-25-R1 R1 - - -

交换用部件一览

交换用橡胶套部件
交换用橡胶套部件
TCP型原则上只限使用1次,但根据伤损、白化、破损及变形情况,安装盖形螺母时,在螺栓不弹出的情况下,可在替换橡胶套和内接头后再次使用。

请务必选择使用与胶管相适合的橡胶套。各种型号的橡胶套厚度不同,不具有互换性。

请不要在室外使用。因为太阳光会导致树脂的强度劣化而缩短其使用寿命。

因为TCP型是硬质树脂制,所以请不要使用于硝酸、盐酸及硫酸等强酸用途上
组件型号 适合TOYOCONNECTOR的
型号
包装单位
TCP-9-RIS TCP-9-R3/8 20
TCP-12-RIS TCP-12-R1/2 20
TCP-15-RIS TCP-15-R1/2 20
TCP-19-RIS TCP-19-R3/4 10
TCP-25-RIS TCP-25-R1 10

*材质/硬质树脂樹脂(内接头)、NBR(橡胶套)

安装方法

胶管口分离型
1 首先将管接头安装在靠近机械那一侧。 安装方法
2 将盖形螺母、垫圈依次套上胶管(请注意方向)
套上橡胶套,直至底部。
安装方法
3 将内接头插入胶管。 安装方法
4 将橡胶套完全插入管接头 安装方法
5 拧上盖形螺母,直至完全拧紧。 取り付け方、図5

安装工具

最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”,否则会造成螺母部分的伤痕。
安装工具

请使用大于盖形螺母对边的活动(电动)长扳手来进行紧固。(图1)
拧紧螺母的时候,请务必使用其他的活动扳手将管接头的六(八)角部分固定住。(图2)

图1 图2
