日本TOYOX-管件,不锈钢快速接头,金属接头,TOYOCONNECTOR TCSB接头 (TOYOX胶管专用接头)/TCSB


查看大图

日本TOYOX-管件,不锈钢快速接头,金属接头,TOYOCONNECTOR TCSB接头 (TOYOX胶管专用接头)/TCSB

■ 能防止胶管配管时发生泄漏、胶管脱落的盖形螺母式胶管接头 ■ 东洋克斯胶管专用接头 ■ 由于采用不锈钢成,不易生锈 ■ 接头内部的垫圈部位不会接触液体的结构 ■ 接头可以简单插入,因此无需维修检查 ■ 即使是现场施工也轻松方便,并且可以避免因人工操作而产生的作业差异性 ■ 与普通的竹节式接头相比,口径更大,因此能降低压力损失,有效地节省能源

  • 商品编号:TCSB
  • 货  号:--TOYOCONNECTOR
  • 计量单位:

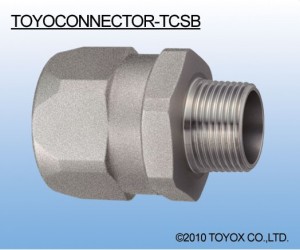

TOYOCONNECTOR TCSB接头 (TOYOX胶管专用接头)


TCSB
扩大
用途

用于工厂设备配管,各种机器组装用接头(东洋克斯胶管专用接头)
*因螺纹部位有高低差,故不适合用于食品等配管。
可能会对食品的卫生方面有影响。

材料 不锈钢
材料详情 管接头、盖形螺母:SCS13(SUS304同级别)
套管、环:硬质树脂
橡胶垫圈:NBR
规格
    见下方
其它
    见下方

接头的特点

【耐腐蚀】 使用不锈钢SCS13(SUS304同级别)。不易生锈,具有优良的耐久性,并能防止钢材的溶出。
【不易泄漏、不易脱落】 采用特殊的结构设计,不但能使胶管简单插入,而且用橡胶套进行密封,能防止胶管脱落和流体泄漏。
【节省作业时间】 胶管的插入以及拆卸都十分简单(图1),大大提高了工作效率。
【作业标准化】 最后拧上盖形螺母,标志着整个作业的完成。
可以避免因人工操作而产生的作业差异,使操作更加明确化。
【降低压力损失】 不仅能减少流体泄漏,而且与普通的竹节式接头相比,有效横截面积(口径)更大。(表1)降低压力损失。
【减少废弃物】 由于接头主体可进行再利用,既可减少废弃物,又可节省经费。
【抗振能力强】 不仅可以预防因振动而引起的泄漏、脱落等配管故障,而且还适用于地震等灾害的预防保全以及灾后重建作业。

安装方法 图TCSB

接头规格表

注意:因螺纹部位有高低差,故不适合用于食品等配管。
*可能会对食品的卫生方面有影响

型号 螺栓规格 尺寸(mm) 重量 包装单位 图TCSB
L HEX Φd1 g
TCSB
TCSB型
TCSB-9-R3/8 R3/8 54.5 30.0 7.0 155 20
TCSB-12-R1/2 R1/2 59.0 32.0 10.0 176 20
TCSB-15-R1/2 R1/2 60.0 36.0 12.0 216 20
TCSB-19-R3/4 R3/4 64.0 41.0 16.5 281 10
TCSB-25-R1 R1 70.0 50.0 22.0 444 10

*材质∶SCS13(SUS304同级别)(管接头、盖形螺母)、
NBR(橡胶垫圈)、硬质树脂(套管、环)

适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

TOYOCONNECTOR TCSB
(胶管口一体型)
适用胶管
TCSB TOYORON
( 耐压胶管 )
HYBRID TOYORON
( 耐压胶管 )
SUPER TOYORON
( 耐油、耐压胶管 )
TOYOSIGNAL
( 空气配管用胶管 )
TOYOSPRING
( 真空、压送耐压胶管 )
TR HTR ST TSG TS
TOYORON HYBRID toyoron SUPER toyoron TOYOSIGNAL TOYOSPRING
氯乙烯 氯乙烯 氯乙烯 氯乙烯 氯乙烯
内管耐油 内管耐油 耐油 耐油 耐油
高耐圧 真空
接头材质:SUS
型号 螺栓规格
TCSB-9-R3/8 R3/8 -
TCSB-12-R1/2 R1/2

-

TCSB-15-R1/2 R1/2
TCSB-19-R3/4 R3/4
TCSB-25-R1 R1
TOYOCONNECTOR TCSB
(胶管口一体型)
适用胶管
TCSB TOYORING
( 耐油、真空PVC胶管 )
TOYODROP
( 防结露胶管 )
TOYOFOODS
( 食品、耐油胶管 )
TOYOFOODS-S
( 食品、耐油胶管 )
TOYORING-F
( 食品、耐油胶管 )
TG TD TFB TFS TGF
TOYORING TOYODROP TOYOFOODS TOYOFOODS-S TOYORING-F
氯乙烯 氯乙烯 氯乙烯 氯乙烯 氯乙烯
耐油 防结露 耐油 耐油 耐油
真空 耐熱 耐熱 耐熱
易切割 真空 真空
接头材质:SUS 易切割
型号 螺栓规格
TCSB-9-R3/8 R3/8 - -
TCSB-12-R1/2 R1/2 - -
TCSB-15-R1/2 R1/2 -
TCSB-19-R3/4 R3/4 -
TCSB-25-R1 R1
TOYOCONNECTOR TCSB
(胶管口一体型)
适用胶管
TCSB ECORON
( 食品、药品用胶管 )
ECORON-S
( 食品、药品用胶管 )
TOYOFUSSO
( 耐药品、耐溶剂胶管 )
TOYOFUSSO-E
( 耐药品、耐溶剂胶管 )
EC ECS FF FFE
ECORON ECORON-S TOYOFUSSO TOYOFUSSO-E
聚烯烃树脂 聚烯烃树脂
室内专用 室内专用 耐药品 耐药品
耐药品 耐药品 非粘附性 非粘附性
真空 防静电
接头材质:SUS
型号 螺栓规格
TCSB-9-R3/8 R3/8 - -
TCSB-12-R1/2 R1/2 -
TCSB-15-R1/2 R1/2 -
TCSB-19-R3/4 R3/4 -
TCSB-25-R1 R1

交换用部件一览

交換用套管组件
交换用部件
套管组件的型号 适合TOYOCONNECTOR的
型号
包装单位
TCSB-9-RSS TCSB-9-R3/8 10
TCSB-12-RSS TCSB-12-R1/2 10
TCSB-15-RSS TCSB-15-R1/2 10
TCSB-19-RSS TCSB-19-R3/4 10
TCSB-25-RSS TCSB-25-R1 10

TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时,有可能无法充分发挥或维持其性能,本公司对此将不作任何保证。

安装方法

胶管口一体型
1 首先将管接头安装在靠近机械那一侧。 安装方法
2 将胶管套上盖形螺母,再套在带垫圈的套管上。
*请确认垫圈是否紧贴于套管内侧的管道内。
安装方法
3 将套管完全插入管接头。 安装方法
4 拧上盖形螺母,直至完全拧紧。 安装方法

安装工具

最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”,否则会造成螺母部分的伤痕。
安装工具
