您当前的位置： 首页 » 日本TOYOX工业胶管 » 紧固接头 »
日本TOYOX-管件,不锈钢接头,外螺纹接头,金属接头,（MALE COUPLING）/HM


日本TOYOX-管件,不锈钢接头,外螺纹接头,金属接头,（MALE COUPLING）/HM

查看大图

日本TOYOX-管件,不锈钢接头,外螺纹接头,金属接头,（MALE COUPLING）/HM

■ 由于采用不锈钢成，既抗腐蚀，又卫生 ■ 液体不易积留的构造，使用更安全、安心 ■ 属于紧固型结构，不仅防脱防漏，使用更安全、安心

  • 商品编号：HF-
  • 货　　号：FERRULE-COUPLING
  • 计量单位：套

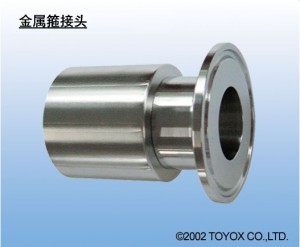

金属箍接头 ( FERRULE COUPLING )


フェルール継手
扩大		 用途 食品、饮料、药品等机械以及设备配管用接头
*此产品不单独销售
材料 SUS
材料详情 管接头：SUS316L
套筒：SUS304
规格
    见下方
其它
    见下方

接头的特点

【耐腐蚀】 不锈钢制成，耐腐蚀，十分卫生，可安心使用。
【防止液体积留】 胶管和接头之间为液体不易积留的构造，十分卫生，可安心使用。
【节省清洗时间】 因采用液体不易积留的构造，所以无需进行分解清洗，大大缩短了清洗时间。
【防漏、防脱】 因为紧固了胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。
【安全、寿命长】 独特的套筒设计使内管不易切断，因而安全且寿命长。
TOYOSILICONE胶管系列紧固产品属于FDA注册产品。
该产品附有注意事项，请在使用前进行确认。

FERRULE coupling

接头规格表

紧固接头 接头
型号		 接头
规格		 接头尺寸（mm）
金属箍接头 A B C D L
FERRULE継手
FERRULE継手
 HF-9 8A 34.0 27.5 10.5 8.0 48.0
10A 34.0 27.5 14.0 8.0 50.0
15A 34.0 27.5 17.5 8.0 53.0
HF-12 8A 34.0 27.5 10.5 10.5 50.0
10A 34.0 27.5 14.0 10.5 50.0
15A 34.0 27.5 17.5 10.5 53.0
HF-15 10A 34.0 27.5 14.0 13.0 50.0
15A 34.0 27.5 17.5 13.0 53.0
1S 50.5 43.5 23.0 13.0 53.0
HF-19 15A 34.0 27.5 17.5 16.5 54.0
1S 50.5 43.5 23.0 16.5 54.0
HF-25 1S 50.5 43.5 23.0 22.0 56.0
1.5S 50.5 43.5 35.7 22.0 56.0
HF-32 1.5S 50.5 43.5 35.7 28.0 67.0
HF-38 1.5S 50.5 43.5 35.7 34.0 73.0
2S 64.0 56.5 47.8 34.0 73.0
HF-50 2S 64.0 56.5 47.8 46.0 75.0

适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

紧固接头
 接头
型号		 接头
规格		 适用胶管型号

金属箍接头

 TOYO
SILICONE
( 耐热、食品胶管 )		 HYBRID TOYOSILICONE
( 耐高温、食品胶管 )		 TOYO
SILICONE-S
( 耐高温、食品胶管 )		 TOYO
SILICONE-S2
( 耐高温、食品胶管 )
TOYOSILICONE HYBRID toyosilicone TOYOSILICONE-S TOYOSILICONE-S


FERRULE継手 HF-9 8A TSI-9 - - -
10A - - -
15A - - -
HF-12 8A TSI-12 - - -
10A - - -
15A - - -
HF-15 10A TSI-15 - - -
15A - - -
1S - - -
HF-19 15A TSI-19 HTSI-19 TSIS-19 TSIS-19
1S
HF-25 1S TSI-25 HTSI-25 TSIS-25 TSIS-25
1.5S
HF-32 1.5S TSI-32 - TSIS-32 TSIS-32
HF-38 1.5S TSI-38 HTSI-38 TSIS-38 TSIS-38
2S
HF-50 2S TSI-50 - TSIS-50 TSIS-50
紧固接头
 接头
型号		 接头
规格		 适用胶管型号

金属箍接头

 TOYO
SILICONE-P
( 耐高温、食品胶管 )		 TOYO
RING-F
( 食品、耐油胶管 )		 ECORON
( 食品、药品用胶管 )		 ECORON-S
( 食品、药品用胶管 )
TOYOSILICONE-P TOYORING-F ECORON ECORON-S
FERRULE継手 HF-9 8A - - - -
10A - - - -
15A - - - -
HF-12 8A TSIP-12 - - -
10A - - -
15A - - -
HF-15 10A TSIP-15 - - -
15A - - -
1S - - -
HF-19 15A TSIP-19 - - -
1S - - -
HF-25 1S TSIP-25 TGF-25 EC-25 ECS-25
1.5S - - -
HF-32 1.5S - - - -
HF-38 1.5S - TGF-38 EC-38 ECS-38
2S - - - -
HF-50 2S - TGF-50 EC-50 ECS-50
紧固接头 接头
型号		 接头
规格		 适用胶管型号

金属箍接头

 TOYOFOODS
( 食品、耐油胶管 )		 TOYOFOODS-S
( 食品、耐油胶管 )		 TOYOFOODS PERFECT
( 食品、耐油胶管 )		 TOYOFOODS-S PERFECT
( 食品、耐油胶管 )
TOYOFOODS TOYOFOODS-S TOYOFOODS perfect TOYOFOODS-S perfect
FERRULE継手 HF-9 8A - - - -
10A - - - -
15A - - - -
HF-12 8A - - - -
10A - - - -
15A - - - -
HF-15 10A - - - -
15A - - - -
1S - - - -
HF-19 15A - - - -
1S - - - -
HF-25 1S TFB-25 TFS-25 TFB-P-25 TFS-P-25
1.5S - - - -
HF-32 1.5S - - - -
HF-38 1.5S TFB-38 TFS-38 TFB-P-38 TFS-P-38
2S - - - -
HF-50 2S TFB-50 TFS-50 TFB-P-50 TFS-P-50
紧固接头 接头
型号		 接头
规格		 适用胶管型号

金属箍接头

 TOYOFUSSO
( 耐药品、耐溶剂胶管 )		 TOYOFUSSO-E
( 耐药品、耐溶剂胶管 )
TOYOFUSSO TOYOFUSSO-E
FERRULE継手 HF-9 8A - -
10A - -
15A - -
HF-12 8A - -
10A - -
15A - -
HF-15 10A - -
15A - -
1S - -
HF-19 15A - -
1S - -
HF-25 1S FF-25 FFE-25
1.5S - -
HF-32 1.5S FF-32 -
HF-38 1.5S FF-38 -
2S - -
HF-50 2S FF-50 -

胶管装配长度的容许范围（根据JISB8360）

装配的长度=mm 容许范围=mm
～499 +10 0
500～999 +15 0
1000～1999 +20 0
2000～4999 +1.0% 0
5000～ +2.0% 0

?
