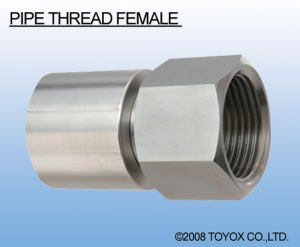

日本TOYOX-管件,不锈钢接头,螺纹管接头（内螺纹）,金属接头,（PIPE THREAD FEMALE）/H04


日本TOYOX-管件,不锈钢接头,螺纹管接头（内螺纹）,金属接头,（PIPE THREAD FEMALE）/H04

查看大图

日本TOYOX-管件,不锈钢接头,螺纹管接头（内螺纹）,金属接头,（PIPE THREAD FEMALE）/H04

产品特征
■ 由于采用不锈钢成，既抗腐蚀，又卫生
■ 属于紧固型结构，不仅防脱防漏，使用更安全、安心
* 同时可提供外螺纹接头

  • 商品编号：H04
  • 货　　号：G507F6C422C7DF

螺纹管接头（内螺纹）（PIPE THREAD FEMALE）


螺纹管接头（内螺纹）
扩大		 用途用于工厂设备配管，各种机器组装用接头（东洋克斯胶管专用接头）
* 因螺纹部位有高低差，故不适合用于食品等配管
可能会对食品的卫生方面有影响
* 此产品不单独销售
材料不锈钢
材料详情管接头：SUS304
套筒：SUS304
规格
  • 见下方
其它
  • 见下方

接头的特点

【耐腐蚀】不锈钢制成，耐腐蚀，十分卫生，可安心使用。
【防漏、防脱】因为紧固了胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。
【安全、寿命长】独特的套筒设计使内管不易切断，因而安全且寿命长。
 TOYOSILICONE胶管系列紧固产品属于FDA注册产品。
该产品附有注意事项，请在使用前进行确认。

螺纹管接头（内螺纹）

接头规格表 (TOYOSILICONE胶管、HYBRID TOYOSILICONE胶管、TOYOSILICONE-S胶管、TOYOSILICONE-S2胶管、TOYOSILICONE-P胶管用)
* 型号TSI、HTSI、TSIS、TSIS2，TSIP



紧固接头接头
型号		螺栓
规格		接头尺寸（mm）
管用平行螺栓接头DELHEX
12
管用平行螺栓接头
管用平行螺栓接头
H04-9G3/87.556.065.019.0-
H04-12G1/210.559.072.024.0-
H04-19G3/416.563.077.030.0-
H04-25G122.069.087.038.0-
管用平行螺栓接头
附适配螺栓		接头
型号		螺栓规格接头尺寸（mm）
DILHEX
12
管用平行螺栓接头
管用平行螺栓接头
H04-9+TA13R3/87.015.087.019.0

17.0

H04-12+TA13R1/210.018.092.024.022.0
H04-19+TA13R3/416.020.0102.030.027.0
H04-25+TA13R122.022.0108.038.035.0
附适配螺栓接头
型号		螺栓
规格		接头尺寸（mm）
DILHEX
12
附适配螺栓
附适配螺栓
TA13-R3/8R3/87.015.040.5-17.0
TA13-R1/2R1/210.018.048.0-22.0
TA13-R3/4R3/416.020.054.0-27.0
TA13-R1R122.022.056.5-35.0

适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

紧固接头
接头
型号		接头
规格		适用胶管型号
管用平行螺栓接头TOYO
SILICONE
( 耐热、食品胶管 )		HYBRID TOYO
SILICONE
( 耐高温、食品胶管 )		TOYO
SILICONE-S
( 耐高温、食品胶管 )		TOYO
SILICONE-S2
( 耐高温、食品胶管 )		TOYO
SILICONE-P
( 耐高温、食品胶管 )
TOYOSILICONE HYBRID toyosilicone TOYOSILICONE-S TOYOSILICONE-S TOYOSILICONE-P





管用平行螺栓接头H04-9G3/8TSI-9----
H04-12G1/2TSI-12---TSIP-12
H04-19G3/4TSI-19HTSI-19TSIS-19TSIS-19TSIP-19
H04-25G1TSI-25HTSI-25TSIS-25TSIS-25TSIP-25

胶管装配长度的容许范围（根据JISB8360）

装配的长度=mm容许范围=mm
～499+100
500～999+150
1000～1999+200
2000～4999+1.0%0
5000～+2.0%0
