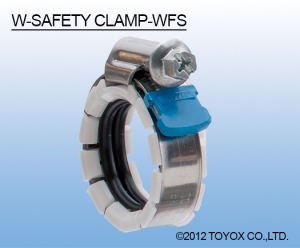

日本TOYOX-管件,不锈钢,管卡,喉箍,W安全系列 WFS型 (W-SAFETY CLAMP-WFS)-WSF

		用途	各种胶管装配用胶管夹
		材质	胶管夹：不锈钢SUS430 壳体：不锈钢SUS430 螺钉：铁（镀锌）  安全盖：PE  套管：聚甲醛树脂  环：EPDM
		规格	规格表
		其它	下载介绍

胶管夹の特徴

请点击此处查看W安全型管接头组件信息。

?

适用胶管

胶管夹规格表

※胶管夹宽：12mm

■ 材质　胶管夹：不锈钢SUS430,　壳体：不锈钢SUS430,　螺钉：铁（镀锌）  安全盖：PE,　套管：聚甲醛树脂,　环：EPDM

※1 注意：使用非适用胶管时，可能出现性能不稳定的情况，敬请谅解。 　2 注意：使用W安全夹时，零部件部位发生变形后，请勿继续使用。

W安全型管接头组

?

		用途	工場設備配管?各種機械組込用継手
		材料	管接头：黄铜制（符合RoHS标准）
		材料详情	【管接头】 管接头：黄铜制（符合RoHS标准） 【胶管夹】 胶管夹：不锈钢SUS430 壳体：不锈钢SUS430 螺钉：铁（镀锌） 安全盖：PE 套管：聚甲醛树脂 环：EPDM
		规格	规格表 适用胶管一览
		其它	下载介绍

接头规格表

竹节式接头
接头外观				尺寸图
型号	组件内容	螺栓规格	适合胶管 尺寸	专用胶管接头		接头 总长度L	HEX	组件 重量	包装 单位
			内径×外径 （mm）	外径 （mm）	内径 （mm）	mm	mm	g	组件
WFSN-15-R1/2B	胶管夹:1 接头:1	R1/2	15×22	16.2φ	12.8φ	56	22	90	10
WFSN-19-R3/4B	胶管夹:1 接头:1	R3/4	19×26	20.0φ	16.8φ	61	27	130	10
※WFSN-25-R1B	胶管夹:2 接头:1	R1	25×33	26.0φ	22.0φ	80	35	250	10

■ 材质 管接头：黄铜（符合RoHS标准）

* 为了让WFSN-25-R1B充分发挥自身性能，特使用2个胶管夹进行固定， 因此，组件中包含2个WFS-25 （ W安全型）。 注意： 请点击此处查看W安全型管接头组件的工作压力范围、工作温度范围和推荐紧固扭矩。

适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

		适用胶管
		TOYORON ( 耐压胶管 )	HYBRID TOYORON  ( 耐压胶管 )	SUPER TOYORON ( 耐油、耐压胶管 )	TOYOSPRING ( 真空、压送耐压胶管 )	TOYORING ( 耐油、真空PVC胶管 )
		TR	HTR	ST	TS	TG
		氯乙烯	氯乙烯	氯乙烯	氯乙烯	氯乙烯
		内管耐油	内管耐油	耐油	耐油	耐油
					真空	真空
継手材質：真鍮製（RoHS対応）
型号	螺栓规格
WFSN-15-R1/2B	R1/2	○	○	○	○	○
WFSN-19-R3/4B	R3/4	○	○	○	○	○
WFSN-25-R1B	R1	○	○	○	○	○

		适用胶管
		ECORON ( 食品、药品用胶管 )	ECORON-S ( 食品、药品用胶管 )	TOYOFUSSO ( 耐药品、耐溶剂胶管 )	TOYOFUSSO-E ( 耐药品、耐溶剂胶管 )
		EC	ECS	FF	FFE
		聚烯烃树脂	聚烯烃树脂	氟	氟
		室内专用	室内专用	耐药品	耐药品
		耐药品	耐药品	非粘附性	非粘附性
			真空		防静电
継手材質：真鍮製（RoHS対応）
型号	螺栓规格
WFSN-15-R1/2B	R1/2	○		○	○
WFSN-19-R3/4B	R3/4	○		○	○
WFSN-25-R1B	R1	○	○	○	○
