产品详情

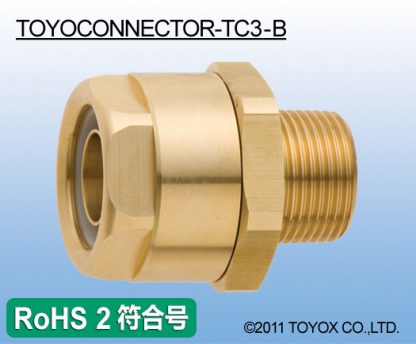

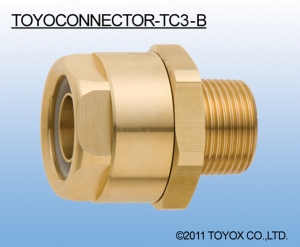

 扩大 | 用途 | 用于工厂设备配管，各种机器组装用接头（东洋克斯胶管专用接头）
*因螺纹部位有高低差，故不适合用于食品等配管。 | |
|---|---|---|---|
| 材料 | 黄铜 | ||
| 材料详情 | 管接头、盖形螺母：黄铜 套管：硬质树脂 橡胶垫圈：NBR | ||
| 规格 | |||
| 其它 |
接头的特点
| 不但能使胶管简单插入，而且只需将螺母拧紧，便可以防止胶管脱落和流体泄漏。 | ||
| 胶管的插入以及拆卸都十分简单，大大提高了工作效率。 | ||
| 最后拧上盖形螺母，标志着整个作业的完成。 不仅胶管的插入非常简单，而且可以避免因人工操作而产生的作业差异，使操作更加明确化。 | ||
| 不仅能减少流体泄漏，而且与普通的竹节式接头相比，有效横截面积（口径）更大。（表1）降低压力损失。 | ||
| 胶管口和管接头为一体型，流体不会接触接头内部的垫圈，因此流体即使对垫圈材质没有耐受性，只需对接头主体材质有耐受性即可使用。 | ||
| 由于接头主体可进行再利用，既可减少废弃物，又可节省经费。 | ||
| 不仅可以预防因振动而引起的泄漏、脱落等配管故障，而且还适用于地震等灾害的预防保全以及灾后重建作业。 | ||
| *TOYOCONNECTOR TC3-B接头为符合RoHS2修订版标准的产品。 | ||
问题解决事例 |
构造解析 |
接头规格表
注意：因螺纹部位有高低差，故不适合用于食品等配管。
*可能会对食品的卫生方面有影响。
| 型号 | 螺栓规格 | 尺寸(mm) | 重量 | 包装单位 |
 | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | Φd1 | HEX1 | HEX2 | g | 个 | ||||
 TC3-B型 | TC3-B9-R3/8 | R3/8 | 43.5 | 7.0 | 29 | 24 | 108 | 20 | |
| TC3-B12-R1/2 | R1/2 | 48.0 | 10.0 | 32 | 27 | 141 | 20 | ||
| TC3-B15-R1/2 | R1/2 | 48.0 | 13.0 | 36 | 31 | 167 | 20 | ||
| TC3-B19-R3/4 | R3/4 | 53.5 | 17.0 | 41 | 36 | 241 | 10 | ||
| TC3-B25-R1 | R1 | 59.0 | 22.5 | 49 | 42 | 357 | 10 | ||
*材质∶黄铜*（管接头、盖形螺母）*满足以欧洲RoHS标准为准则的无镉要求。NBR（橡胶垫圈）、聚甲醛（套管）
适用胶管一览
*适用压力与适用温度范围请参照适用胶管的相关规格。
| TOYOCONNECTOR TC3-B | 适用胶管 | |||||
 | TOYORON ( 耐压胶管 ) | HYBRID TOYORON | SUPER TOYORON ( 耐油、耐压胶管 ) | TOYOSIGNAL ( 空气配管用胶管 ) | TOYOSPRING ( 真空、压送耐压胶管 ) | |
| TR | HTR | ST | TSG | TS | ||
 |
 |
 |
 |
 | ||
| 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
| 内管耐油 | 内管耐油 | 耐油 | 耐油 | 耐油 | ||
| 高耐圧 | 真空 | |||||
| 接头材质：黄铜 | ||||||
| 型号 | 螺栓规格 | |||||
| TC3-B9-R3/8 | R3/8 | ○ | ○ | ○ | ○ | ○ |
|---|---|---|---|---|---|---|
| TC3-B12-R1/2 | R1/2 | ○ | ○ | ○ | ○ | ○ |
| TC3-B15-R1/2 | R1/2 | ○ | ○ | ○ | ○ | ○ |
| TC3-B19-R3/4 | R3/4 | ○ | ○ | ○ | ○ | ○ |
| TC3-B25-R1 | R1 | ○ | ○ | ○ | ○ | ○ |
| TOYOCONNECTOR TC3-B | 适用胶管 | ||||
|
| TOYORING ( 耐油、真空PVC胶管 ) | HYBRID TOYODROP ( 防结露胶管 ) | TOYOFOODS ( 食品、耐油胶管 ) | HYBRID TOYOFOODS ( 食品、耐油胶管 ) | |
| TG | HTD | TFB | HTF | ||
 |
 |
 |
 | ||
| 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
| 耐油 | 防结露 | 耐油 | 耐油 | ||
| 真空 | 耐熱 | 耐熱 | |||
| 易切割 | |||||
| 接头材质：黄铜 | |||||
| 型号 | 螺栓规格 | ||||
| TC3-B9-R3/8 | R3/8 | ○ | ○ | ○ | – |
|---|---|---|---|---|---|
| TC3-B12-R1/2 | R1/2 | ○ | ○ | ○ | – |
| TC3-B15-R1/2 | R1/2 | ○ | ○ | ○ | ○ |
| TC3-B19-R3/4 | R3/4 | ○ | ○ | ○ | ○ |
| TC3-B25-R1 | R1 | ○ | ○ | ○ | ○ |
| TOYOCONNECTOR TC3-B | 适用胶管 | ||||
|
| TOYOFOODS-S (食品、耐油胶管) | TOYOFOODS (食品、耐油胶管) | TOYOFOODS-S (食品、耐油胶管) | TOYORING-F (食品、耐油胶管) | |
| TFS | TFB | TFS | TGF | ||
 |
 |
 |
 | ||
| 氯乙烯 | 氯乙烯 | 氯乙烯 | 氯乙烯 | ||
| 耐油 | 食品适用 | 食品适用 | 耐油 | ||
| 耐熱 | 耐熱 | 耐熱 | 耐熱 | ||
| 真空 | 真空 | 真空 | |||
| 接头材质：黄铜 | 易切割 | ||||
| 型号 | 螺栓规格 | ||||
| TC3-B9-R3/8 | R3/8 | – | ○ | – | – |
|---|---|---|---|---|---|
| TC3-B12-R1/2 | R1/2 | – | ○ | – | – |
| TC3-B15-R1/2 | R1/2 | – | ○ | – | ○ |
| TC3-B19-R3/4 | R3/4 | – | ○ | – | ○ |
| TC3-B25-R1 | R1 | ○ | ○ | ○ | ○ |
| TOYOCONNECTOR TC3-B | 适用胶管 | |||||
|
| ECORON (食品、药品用胶管) | ECORON-S (食品、药品用胶管) | TOYOFUSSO (耐药品、耐溶剂胶管) | TOYOFUSSO-E (耐药品、耐溶剂胶管) | TOYOFUSSO-S (耐药品、耐溶剂胶管) | |
| EC | ECS | FF | FFE | FFS | ||
 |
 |
 |
 |
 | ||
| 聚烯烃树脂 | 聚烯烃树脂 | 氟 | 氟 | 氟 | ||
| 室内专用 | 室内专用 | 耐药品 | 耐药品 | 耐药品 | ||
| 耐药品 | 耐药品 | 非粘附性 | 非粘附性 | 非粘附性 | ||
| 真空 | 防静电 | 真空 | ||||
| 接头材质：黄铜 | ||||||
| 型号 | 螺栓规格 | |||||
| TC3-B9-R3/8 | R3/8 | ○ | – | ○ | – | – |
|---|---|---|---|---|---|---|
| TC3-B12-R1/2 | R1/2 | ○ | – | ○ | ○ | – |
| TC3-B15-R1/2 | R1/2 | ○ | – | ○ | ○ | ○ |
| TC3-B19-R3/4 | R3/4 | ○ | – | ○ | ○ | ○ |
| TC3-B25-R1 | R1 | ○ | ○ | ○ | ○ | ○ |
交换用部件一览
| 交換用套管组件
| ||
| 套管组件的 型号 | 适合TOYOCONNECTOR的 型号 | 包装单位 |
| 个 | ||
| TC3-9-RSS | TC3-B9-R3/8 | 20 |
| TC3-12-RSS | TC3-B12-R1/2 | 20 |
| TC3-15-RSS | TC3-B15-R1/2 | 20 |
| TC3-19-RSS | TC3-B19-R3/4 | 10 |
| TC3-25-RSS | TC3-B25-R1 | 10 |
TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
安装方法
| 1 | 首先将管接头安装在靠近机械那一侧。 |
 |
| 2 | 将胶管套上盖形螺母，再套在带垫圈的套管上。 *请确认垫圈是否紧贴于套管内侧的管道内。 |
 |
| 3 | 将套管完全插入管接头。 |
 |
| 4 | 拧上盖形螺母，直至完全拧紧。 |
 |
安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
