HYBRID TOYORON HOSE (耐压胶管)-HTR


HYBRID TOYORON HOSE (耐压胶管)-HTR

查看大图

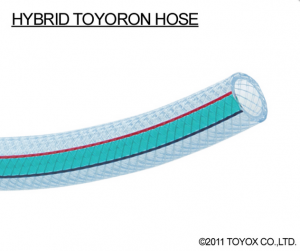

HYBRID TOYORON HOSE (耐压胶管)-HTR

HYBRID TOYORON HOSE (耐压胶管)

扩大
用途 工厂设备配管用胶管、各种机器组装用胶管
流体 油　药品（包含气体、纯水）　塑料颗粒粉末　空气　水?温水
主材料 软PVC 加强材 高张力树脂金属丝、聚酯线
功能
  • 无需分类废弃◎
  • 绝缘性○
  • 防折断、压扁○
  • 低析出○
  • 耐药性○
  • 耐油○
  • 透明性◎
  • 弹性◎
  • 压送◎

温度 -5℃～60℃
规格 各尺寸规格表 专用接头
【节能效果】 定型性良好，压力损失小，可减少工厂的耗电量
【防止生产故障】 不易发生由压瘪引起流体运输中断，可防止生产故障
【配管紧凑】 与编织胶管相比，不易弯折，不易压瘪，即使场地狭小，配管也很简单
【轻松确认流体】 胶管透明性高，可轻松确认管内流体情况，提高保全性
带有树脂金属丝和聚酯类的混合构造 耐压胶管。与编织胶管相比，不易弯折，不易压瘪，可用于节省能源和防止生产故障方面

各尺寸规格表

型号 内径×外径 工作压力 工作温度
范围		 长度毛重 长度 最小弯曲
半径		 包装 颜色
mm MPa ℃ kg/巻 m mm
HTR-15 15×22 0～0.8 -5～60 25 100 70 绕线轴样式 蓝色透明标识线
HTR-19 19×26 0～0.6 16 50 90
HTR-25 25×33 0～0.6 24 50 120

专用接头

胶管尺寸 TOYOCONNECTOR（螺母紧固型） W-SAFETY CLAMP WITH NIPPLE
胶管口分离型 胶管口一体型 管用锥形螺栓
黄铜 黄铜+树脂 不锈钢 黄铜
TC3-B TC3-PB TCSB WFSN
胶管型号 内径 外径 TC3-B TCB TCSB WFSN
HTR-15 15 22 ○ ○ ○ ○
HTR-19 19 26 ○ ○ ○ ○
HTR-25 25 33 ○ ○ ○ ○

胶管尺寸 KAMLOK
KAMLOK COUPLER胶管接头 TWINLOK COUPLER胶管接头
（具有锁定功能）
铝合金 不锈钢制 聚丙烯 铝合金 不锈钢制 聚丙烯
633C AL 633C SST 633C PP 633CL AL 633CL SST 633CL PP
胶管 型号 内径 外径 633CAL 633CSST 633CPP 633CLAL 633CLSST 633CLPP
HTR-9 9 15
HTR-12 12 18
HTR-15 15 22
HTR-19 19 26 ○ ○ ○
HTR-25 25 33 ○ ○ ○ ○ ○ ○

胶管尺寸 KAMLOK
KAMLOK ADAPTER 胶管接头
铝合金 不锈钢制 聚丙烯
633E AL 633E SST 633E PP
胶管 型号 内径 外径 633EAL 633ESST 633EPP
HTR-9 9 15
HTR-12 12 18
HTR-15 15 22
HTR-19 19 26 ○ ○ ○
HTR-25 25 33 ○ ○ ○
