KAMLOK TWINLOK TYPE COUPLER胶管接头 铝合金制-633-CL AL

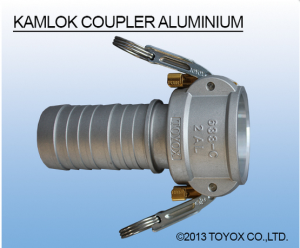

KAMLOK TWINLOK TYPE COUPLER胶管接头 铝合金制-633-CL AL

查看大图

KAMLOK TWINLOK TYPE COUPLER胶管接头 铝合金制-633-CL AL

用于工厂设备配管、各种机器组装的接头 锁臂：SCS14（SUS316同级别） 固定零件：SUS304 栓、环：SUS304 垫圈：橡胶N（NBR） *可根据流体来选择垫圈

  • 商品编号：633-CL AL
  • 货　　号：633-CL AL

KAMLOK TWINLOK TYPE COUPLER胶管接头 铝合金制


R胶管接头 铝合金制
扩大		 用途 用于工厂设备配管、各种机器组装的接头
材料 铝合金
材料详情 锁臂：SCS14（SUS316同级别）
固定零件：SUS304
栓、环：SUS304
垫圈：橡胶N（NBR）
*可根据流体来选择垫圈
规格
    见下方
其它
    见下方

接头的特点

【安全】 锁臂具有防脱落锁定功能。
【提高操作性】 锁臂具有锁定功能，且接口插入轻松简单。
【装卸简单】 锁臂式结构，接头的装卸简单，操作性提高。
KAMLOK twinlok type coupler胶管接头

接头规格表

锁臂接头 633-CL AL 尺寸表（mm）

KAMLOK TWINLOK TYPE COUPLER胶管接头

铝合金制

 尺寸/位置 A B C E G K L H1 H2

カムロック　ツインロックタイプ　カプラー　ホースシャンクアルミ合金製

1'' 139 76 47 20 27 58 110 55 46
1-1/4'' 176 85 58 26 34 59 121 69 58
1-1/2'' 184 93 65 33 40 74 136 85 66
2'' 193 103 75 44 53 87 157 103 75
2-1/2'' 205 125 90 56 67 93 160 103 93
3'' 248 141 108 69 79 113 185 123 112
4'' 277 169 140 91 105 127 200 138 140

适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

KAMLOK TWINLOK TYPE COUPLER胶管接头

铝合金制

 适用胶管
KAMLOK twinlok type coupler胶管接头铝合金制 TOYORON HYBRIDTOYORON SUPERTOYORON TOYOSRING TOYORING
TR HTR ST TS TG
TOYORON HYBRIDTOYORON SUPERTOYORON TOYOSRING TOYORING
聚氯乙烯 聚氯乙烯 聚氯乙烯 聚氯乙烯 聚氯乙烯
内管耐油 内管耐油 耐油 耐油 耐油
真空 真空
易切割
接头材质：铝合金
型号 适用胶管内径
633-CL 1AL 25 ○ ○ ○ ○ ○
633-CL 1 1/4AL 32 ○ － ○ ○ ○
633-CL 1 1/2AL 38 ○ － ○ ○ ○
633-CL 2AL 50 ○ － ○ ○ ○
633-CL 2 1/2AL 63 ○ － ○ ○ －
633-CL 3AL 75 ○ － ○ ○ －
633-CL 4AL 100 － － － ○ －

KAMLOK TWINLOK TYPE COUPLER胶管接头

铝合金制

 适用胶管
KAMLOK twinlok type coupler胶管接头 铝合金制 TOYODROP TOYOFOODS PERFECT
 TOYOFOODS-S PERFECT
 TOYOFOODS
TD TFB-P TFS-P TFB
TOYOFOODS TOYOFOODS perfect TOYOFOODS-S perfect TOYOFOODS
聚氯乙烯 聚氯乙烯 聚氯乙烯 聚氯乙烯
結露防止 耐油 耐油 耐油
耐熱 耐熱 耐熱
真空
接头材质：铝合金
型号 适用胶管内径
633-CL 1AL 25 ○ ○ ○ ○
633-CL 1 1/4AL 32 － ○ ○ ○
633-CL 1 1/2AL 38 － ○ ○ ○
633-CL 2AL 50 － ○ ○ ○
633-CL 2 1/2AL 63 － － ○ －
633-CL 3AL 75 － － － －
633-CL 4AL 100 － － － －

KAMLOK TWINLOK TYPE COUPLER胶管接头

铝合金制

 适用胶管
KAMLOK twinlok type coupler胶管接头 铝合金制 TOYOFOODS-S TOYORING-F ECORON
TFS TGF EC
TOYOFOODS-S TOYORING-F ECORON
聚氯乙烯 聚氯乙烯 聚烯烃树脂
耐油 耐油 屋内専用
耐熱 耐熱 耐薬品
真空 真空
接头材质：铝合金 易切割
型号 适用胶管内径
633-CL 1AL 25 ○ ○ ○
633-CL 1 1/4AL 32 ○ ○ ○
633-CL 1 1/2AL 38 ○ ○ ○
633-CL 2AL 50 ○ ○ ○
633-CL 2 1/2AL 63 ○ － －
633-CL 3AL 75 － － －
633-CL 4AL 100 － － －

KAMLOK TWINLOK TYPE COUPLER胶管接头

铝合金制

 适用胶管
KAMLOK twinlok type coupler胶管接头 铝合金制 ECORON-S TOYOFUSSO TOYOFUSSO-E TOYOSILICONE HYBRID
TOYOSILICONE
ECS FF FFE TSI HTSI
ECORON-S TOYOFUSSO TOYOFUSSO-E TOYOSILICONE HYBRID toyosilicone
聚烯烃树脂 氟 氟 硅橡胶 硅橡胶
室内专用 耐药品 耐药品 耐热 耐热
耐药品 非粘附性 非粘附性 绝缘 绝缘
真空 静電気防止 食品适用 食品适用
接头材质：树脂 真空
型号 适用胶管内径
633-CL 1AL 25 ○ ○ ○ ○ ○
633-CL 1 1/4AL 32 ○ ○ － ○ －
633-CL 1 1/2AL 38 ○ ○ － ○ ○
633-CL 2AL 50 ○ ○ － ○ －
633-CL 2 1/2AL 63 － － － － －
633-CL 3AL 75 － － － － －
633-CL 4AL 100 － － － － －

KAMLOK TWINLOK TYPE COUPLER胶管接头

铝合金制

 适用胶管
KAMLOK twinlok type coupler胶管接头 铝合金制 TOYOSILICONE-S TOYOSILICONE-S2 TOYOSILICONE-P
TSIS TSIS2 TSIP
TOYOSILICONE-S TOYOSILICONE-S2 TOYOSILICONE-P
硅橡胶 硅橡胶 硅橡胶
耐热 耐热 耐热
绝缘 绝缘 绝缘
食品适用 食品适用 食品适用
接头材质：树脂 真空 真空 真空
型号 适用胶管内径
633-CL 1AL 25 ○ ○ ○
633-CL 1 1/4AL 32 ○ ○ －
633-CL 1 1/2AL 38 ○ ○ －
633-CL 2AL 50 ○ ○ －
633-CL 2 1/2AL 63 － － －
633-CL 3AL 75 － － －
633-CL 4AL 100 － － －
