日本TOYOX-PVC管,吸料,集尘,钢丝加强,真空,水,排静电,TOYOSPRING HOSE (真空胶管、耐压软管)-TS


查看大图

日本TOYOX-PVC管,吸料,集尘,钢丝加强,真空,水,排静电,TOYOSPRING HOSE (真空胶管、耐压软管)-TS

增空管/钢丝管/吸料管/各种机械组装用胶管/机床/ 装配机器人/注塑机/印刷机等

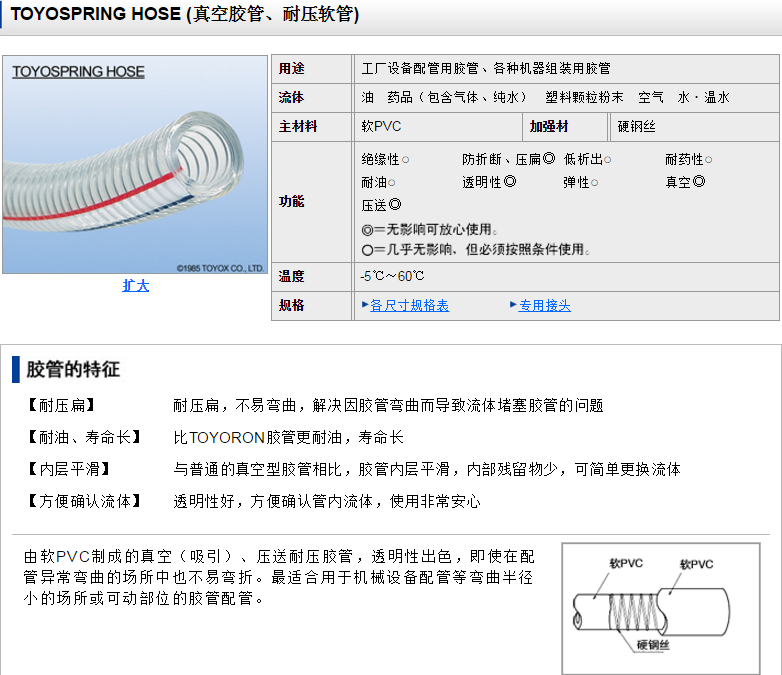

TOYOSPRING HOSE (真空胶管、耐压软管)

扩大
用途 工厂设备配管用胶管、各种机器组装用胶管
流体 油 药品(包含气体、纯水) 塑料颗粒粉末 空气 水・温水
主材料 软PVC 加强材 硬钢丝
功能
  • 绝缘性
  • 防折断、压扁
  • 低析出
  • 耐药性
  • 耐油
  • 透明性
  • 弹性
  • 真空
  • 压送

温度 -5℃~60℃
规格 各尺寸规格表 专用接头
【耐压扁】 耐压扁,不易弯曲,解决因胶管弯曲而导致流体堵塞胶管的问题
【耐油、寿命长】 比TOYORON胶管更耐油,寿命长
【内层平滑】 与普通的真空型胶管相比,胶管内层平滑,内部残留物少,可简单更换流体
【方便确认流体】 透明性好,方便确认管内流体,使用非常安心
由软PVC制成的真空(吸引)、压送耐压胶管,透明性出色,即使在配管异常弯曲的场所中也不易弯折。最适合用于机械设备配管等弯曲半径小的场所或可动部位的胶管配管。

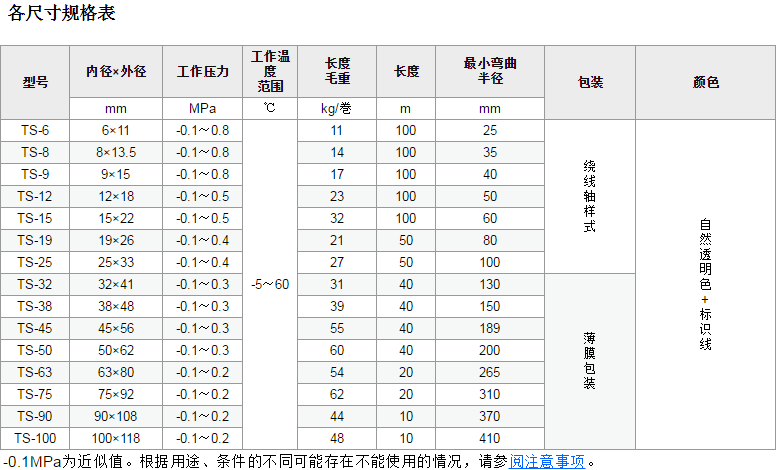

各尺寸规格表

型号 内径×外径 工作压力 工作温度
范围
长度
毛重
长度 最小弯曲
半径
包装 颜色
mm MPa kg/巻 m mm
TS-6 6×11 -0.1~0.8 -5~60 11 100 25
线







+


线
TS-8 8×13.5 -0.1~0.8 14 100 35
TS-9 9×15 -0.1~0.8 17 100 40
TS-12 12×18 -0.1~0.5 23 100 50
TS-15 15×22 -0.1~0.5 32 100 60
TS-19 19×26 -0.1~0.4 21 50 80
TS-25 25×33 -0.1~0.4 27 50 100
TS-32 32×41 -0.1~0.3 31 40 130


TS-38 38×48 -0.1~0.3 39 40 150
TS-45 45×56 -0.1~0.3 55 40 189
TS-50 50×62 -0.1~0.3 60 40 200
TS-63 63×80 -0.1~0.2 54 20 265
TS-75 75×92 -0.1~0.2 62 20 310
TS-90 90×108 -0.1~0.2 44 10 370
TS-100 100×118 -0.1~0.2 48 10 410
* -0.1MPa为近似值。根据用途、条件的不同可能存在不能使用的情况,请参阅注意事项

专用接头

胶管尺寸 TOYOCONNECTOR(螺母紧固型)
胶管口分离型 胶管口一体型
黄铜 不锈钢 硬质树脂 不锈钢
TCB TCS TCP TCSB
胶管型号 内径 外径 TCB TCS TCP TCSB
TS-6 6 11
TS-8 8 13.5
TS-9 9 15
TS-12 12 18
TS-15 15 22
TS-19 19 26
TS-25 25 33
TS-32 32 41
TS-38 38 48
TS-45 45 56
TS-50 50 62
TS-63 63 80
TS-75 75 92
TS-90 90 108
TS-100 100 118

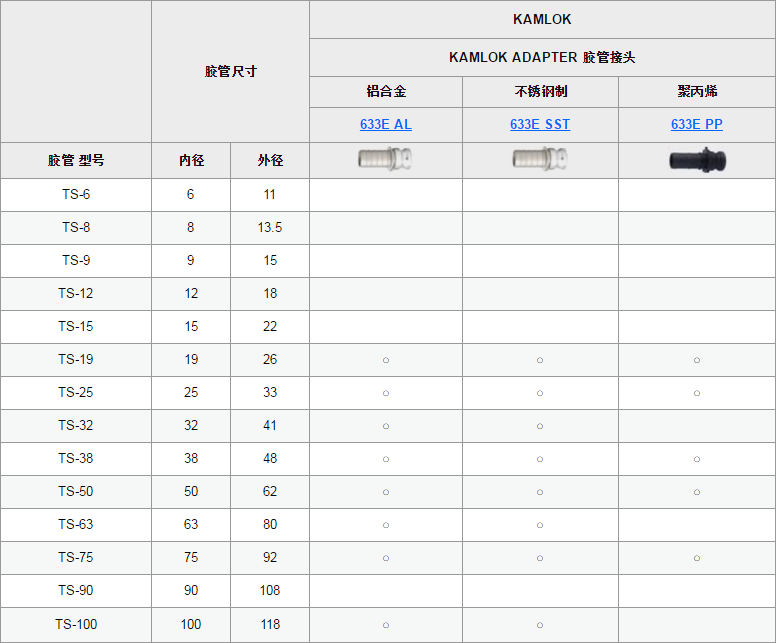

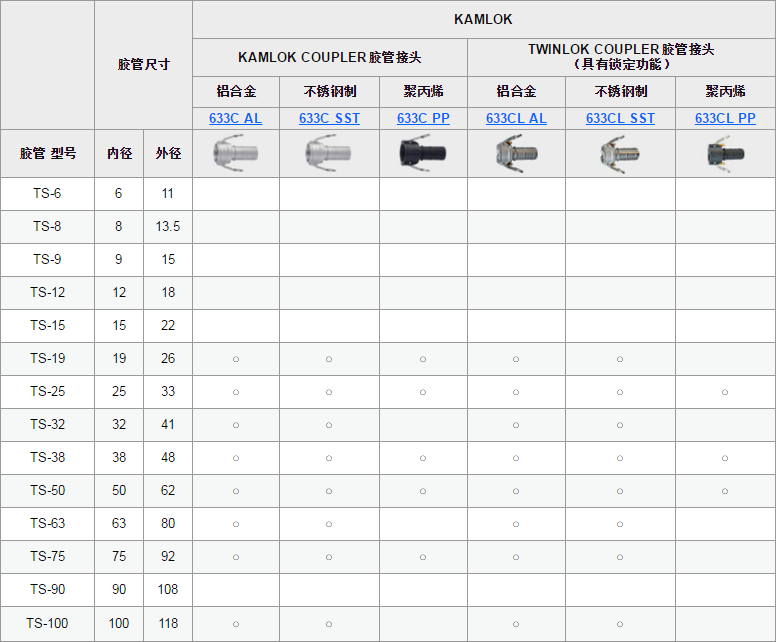

胶管尺寸 KAMLOK
ADAPTER 胶管接头 COUPLER 胶管接头
铝合 不锈钢制 聚丙烯 铝合 不锈钢制 聚丙烯
633E AL 633E SST 633E PP 633C AL 633C SST 633C PP
胶管 型号 内径 外径 633EAL 633ESST 633EPP 633CAL 633CSST 633CPP
TS-6 6 11
TS-8 8 13.5
TS-9 9 15
TS-12 12 18
TS-15 15 22
TS-19 19 26
TS-25 25 33
TS-32 32 41
TS-38 38 48
TS-50 50 62
TS-63 63 80

TS-75 75 92
TS-90 90 108
TS-100 100 118
