日本TOYOX-PVC管,纤维编织,高压气(水),增强管,TOYORON HOSE (高压胶管、PVC高压软管)-TR


查看大图

日本TOYOX-PVC管,纤维编织,高压气(水),增强管,TOYORON HOSE (高压胶管、PVC高压软管)-TR

TOYOX增强管,网纹管,压力管,工厂设备配管/各种机械组装用胶管,机床/ 装配机器人/注塑机/印刷机等

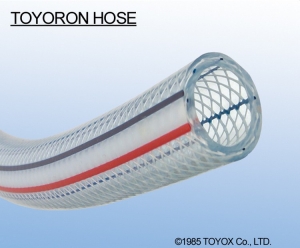

TOYORON HOSE (耐压胶管、PVC耐压软管)

扩大
用途 工厂设备配管用胶管、各种机器组装用胶管
流体 油 药品(包含气体、纯水) 塑料颗粒粉末 空气 水・温水
主材料 软PVC 加强材 聚酯线
功能
  • 无需分类废弃
  • 绝缘性
  • 低析出
  • 耐药性
  • 耐油
  • 透明性
  • 弹性
  • 压送

温度 -5℃~60℃
规格 各尺寸规格表 专用接头
【方便确认流体】 比橡胶管的透明度高,可以看清内部流体,轻松确认作业,安心
【轻松插入金属零件】 胶管易剪切,轻易插入接头,配管作业快,提高操作性
【丰富的产品尺寸】 提供内径为4φ~75φ的多种产品。可满足大范围不同尺寸的需要
【比橡胶耐油】 与橡胶管相比,耐油性更高,寿命更长
由软PVC制成的压送等多目的用耐压胶管,可广泛用于水、空气、油及药品等流体的输送,与橡胶管相比,更透明、更轻量而且更柔软

各尺寸规格表

型号 内径×外径 工作压力 工作温度
范围
长度毛重 长度 最小弯曲
半径
包装 颜色
mm MPa kg/巻 m mm
TR-4 4×9 0~1.0 -5~60 7 100 15
线








线
+




TR-6 6×11 0~1.0 9 100 20
TR-8 8×13.5 0~1.0 13 100 35
TR-9 9×15 0~1.0 15 100 45
TR-10 10×16 0~1.0 16 100 45
TR-12 12×18 0~0.8 19 100 55
TR-15 15×22 0~0.8 27 100 80
TR-19 19×26 0~0.6 16 50 95
TR-22 21.5×29 0~0.6 20 50 120
TR-25 25×33 0~0.6 25 50 140
TR-32 32×41 0~0.4 35 50 185


TR-38 38×48 0~0.4 45 50 300
TR-45 45×56 0~0.4 48 40 400
TR-50 50×62 0~0.3 54 40 440
TR-63 63×80 0~0.3 53 20 650
TR-75 75×92 0~0.3 62 20 800

专用接头

胶管尺寸 TOYOCONNECTOR(螺母紧固型) W-SAFETY CLAMP WITH NIPPLE
胶管口分离型 胶管口一体型 管用锥形螺栓
黄铜 不锈钢 硬质树脂 不锈钢 黄铜
TCB TCS TCP TCSB WFSN
胶管型号 内径 外径 TCB TCS TCP TCSB WFSN
TR-4 4 9
TR-6 6 11
TR-8 8 13.5
TR-9 9 15
TR-10 10 16
TR-12 12 18
TR-15 15 22
TR-19 19 26
TR-22 21.5 29
TR-25 25 33
TR-32 32 41
TR-38 38 48
TR-45 45 56
TR-50 50 62
TR-63 63 80
TR-75 75 92

胶管尺寸 KAMLOK
ADAPTER 胶管接头 COUPLER 胶管接头
铝合金 不锈钢制 聚丙烯 铝合金 不锈钢制 聚丙烯
633E AL 633E SST 633E PP 633C AL 633C SST 633C PP
胶管 型号 内径 外径 633EAL 633ESST 633EPP 633CAL 633CSST 633CPP
TR-4 4 9
TR-6 6 11
TR-8 8 13.5
TR-9 9 15
TR-10 10 16
TR-12 12 18
TR-15 15 22
TR-19 19 26
TR-22 21.5 29
TR-25 25 33
TR-32 32 41
TR-38 38 48
TR-45 45 56
TR-50 50 62
TR-63 63 80

TR-75 75 92
